前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵调节器为机械设备分钟式调节器，其的结构如下图如下图所示。I号喷真空泵调节器常见由带动件、飞球、调节弹黄、传输部位和调控部位等包含。I号喷真空泵调节器的带动件为兼具60°。锥面的带动盘。在带动盘的里侧有五个沿径向的半环形凹形。带动盘压紧在带动轴套上而与之组合成一体式，随后使用半圆键和夹紧螺母使其和喷真空泵的轴承轴相接。

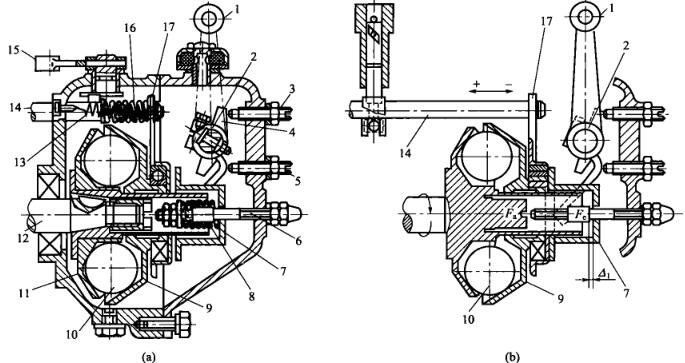

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  6个直徑为25.4mm的飞球放在动力包安装盘的凹槽体内，随动力包安装盘我们一起转动。飞球另一个说的是侧为与中轴线成45°锥面的扭力盘，扭力盘滑套在动力包安装轴套上。工做时飞球的离心法力意义在扭力盘上，其支承分力Fa.将使扭力盘沿支承划屏。套组在扭力盘.上的划屏联轴器和转动板也一起活动。转动板尾端套在喷油撑杆上，由于喷油撑杆也一起活动，以此改善喷油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
